Vnútorná trubica

Aký je špecifický účinok konštrukcie rebier vnútornej drážkovacej trubice na výkon prenosu tepla

Základný princíp konštrukcie rebier vnútornej drážkovacej trubice

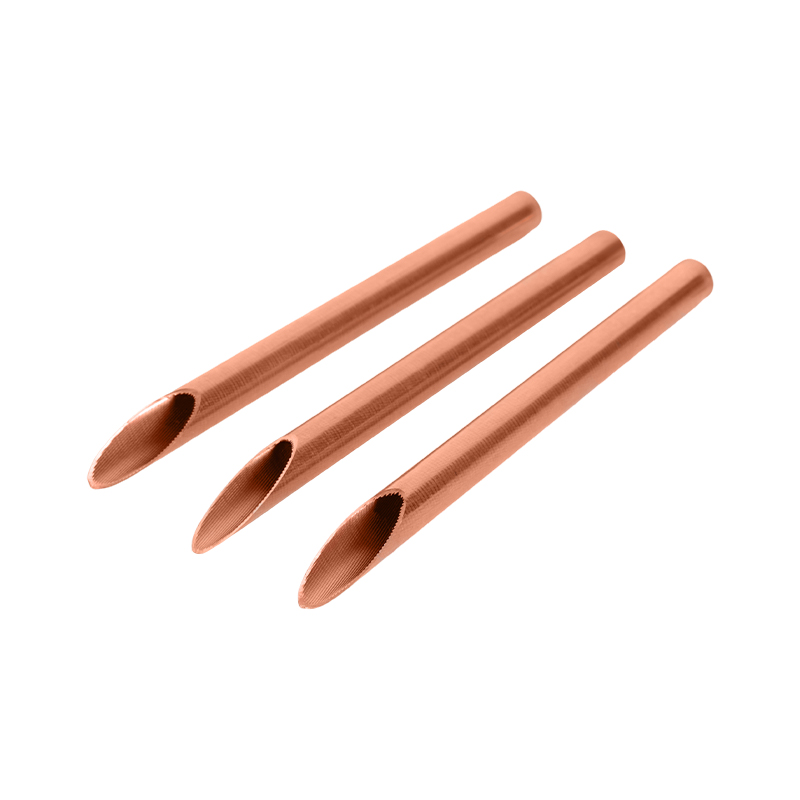

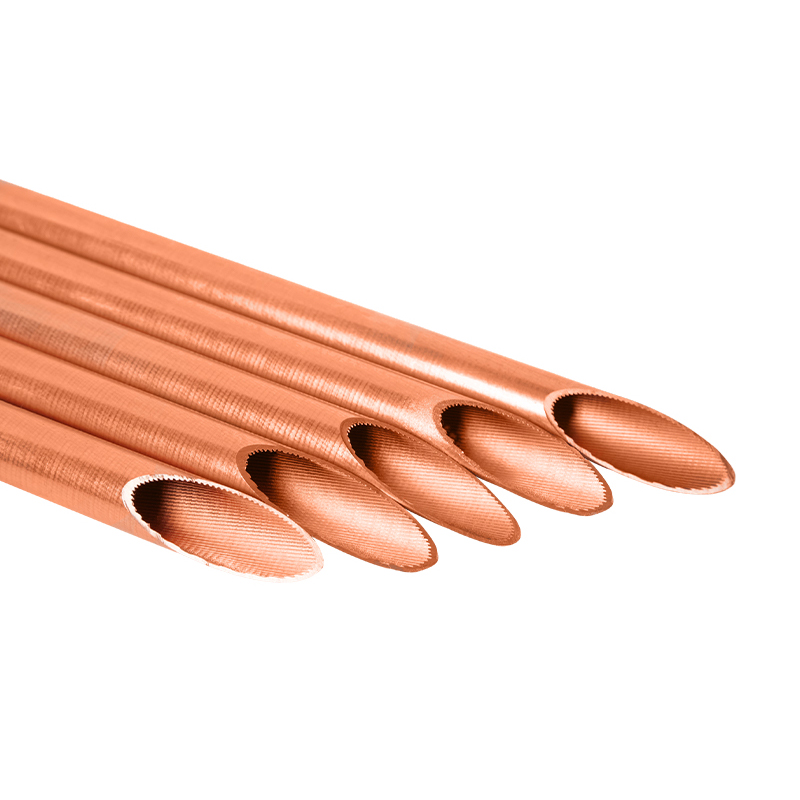

Ako už názov napovedá, vnútorná trubica je medená trubica s pravidelnou štruktúrou rebier vyrobenou na vnútornej stene potrubia určitým procesom. Hlavnou funkciou rebra je zvýšenie oblasti prenosu tepla v trubici a stimulácia turbulentného stavu tekutiny, čím sa výrazne zlepší účinnosť výmeny tepla. Parametre konštrukcie rebier zahŕňajú hlavne výšku rebier, rozstup rebier, uhol rebier a tvar rebier, ktoré priamo ovplyvňujú charakteristiky toku tekutiny a efekt výmeny tepla.
Zhejiang Jingliang má kompletný výskum v oblasti výskumu a vývoja a výrobný systém, ktorý dokáže presne ovládať mikroštruktúru rebier. Spoločnosť využíva svoju nezávisle vyvinutú technológiu vysoko presných extrúznych a dokončovacích technológií na dosiahnutie najlepšej zhody s výškou rebier a rozstupov, čím sa zabezpečuje, že každá vnútorná drážková trubica spĺňa prísne štandardy efektívnej výmeny tepla.
Špecifický účinok návrhu rebier na výkon prenosu tepla
Zvýšiť oblasť prenosu tepla a zlepšiť účinnosť výmeny tepla
Najpriamejším účinkom rebra je zvýšenie vnútornej plochy medenej trubice. Zvýšená štruktúra vnútorného rebra rozširuje kontaktnú plochu medzi stenou trubice a tekutinou a prenáša viac tepla na jednotku dĺžky. Zhejiang Jingliang optimalizuje geometriu rebier na zvýšenie pomeru oblasti prenosu tepla a zabezpečenie toho, aby chladivo alebo iné médiá mohli úplne absorbovať alebo uvoľňovať teplo v skúmavke.
Podporovať turbulencie tekutín a zlepšiť podmienky prenosu tepla
Tok tekutiny v hladkých skúmavkách je väčšinou laminárny alebo kritický prietok a účinnosť prenosu tepla je obmedzená. Konštrukcia rebier vnútornej drážkovanej trubice môže zničiť laminárny stav tekutiny, vyvolať turbulenciu a významne zlepšiť koeficient prenosu tepla. Na základe simulácie mechaniky tekutín, tím výskumu a vývoja Zhejiang Jingliang opakovane optimalizuje uhol rebier a tvar rebier, aby sa dosiahla najlepšia intenzita turbulencie, keď tekutina prechádza potrubím a zníži odpor prenosu tepla.
Znížte škálovanie a predĺžiť životnosť zariadenia
Ak je konštrukcia rebier primeraná, môže účinne znížiť stagnáciu tekutiny na stene trubice, znížiť riziko škálovania a ukladania a zabezpečiť dlhodobú stabilitu výkonu výmeny tepla. Zhejiang Jingliang venuje osobitnú pozornosť uniformite a prúdu rozstupu rebier počas dizajnu, znižuje mŕtve rohy a vírivé oblasti, zaisťuje, že cyklus údržby zariadenia sa rozšíri a zlepšuje ekonomickú efektívnosť využívania zákazníkov.
Odolnosť proti prietoku a strata tlaku rovnováhy
Aj keď rebrá môžu zlepšiť prenos tepla, príliš intenzívny návrh rebru môže zvýšiť odolnosť proti tekutine, spôsobiť veľké tlakové straty a ovplyvniť celkovú účinnosť systému. Zhejiang Jingliang sa spolieha na dlhoročné výrobné skúsenosti v kombinácii s pokročilou numerickou simulačnou technológiou, aby sa upravil parametre rebier, dosiahol rovnováhu medzi prenosom tepla a tlakovou stratou a uspokojil potreby rôznych scenárov aplikácií.

Aké sú technológie zvárania a metódy spojenia vnútorných drážkovaných skúmaviek?

Priemyselné zázemie a výzvy vnútorná trubica technológia zvárania
Vďaka svojej jedinečnej vnútornej štruktúre rebier môže vnútorná drážková trubica významne zlepšiť účinnosť turbulencie a výmeny tepla tekutiny v trubici. Je to však tento druh zložitej vnútornej povrchovej štruktúry, ktorá tiež kladie vyššie požiadavky na proces zvárania. Zváranie, ako kľúčové procesné spojenie v spojení s vnútornými drážkovanými trubicami, nielen súvisí s tesnením a mechanickou pevnosťou potrubia, ale tiež priamo ovplyvňuje celkovú prevádzkovú stabilitu a životnosť systému.
Od svojho založenia v roku 1994 sa spoločnosť Zhejiang Jingliang Copper-Tube Products Co., Ltd zameriavala na výskum a vývoj a výrobu výrobkov z medenej trubice. Má kompletný priemyselný reťazec tavenia, extrúzie, kresby, dokončovania valcovania, žíhania atď., Ktorý zabezpečuje vysokú kvalitu základných materiálov vnútornej drážkovanej trubice a poskytuje solídny základ pre stabilitu procesu zvárania.
Hlavné typy zváračských technológií pre vnútorné drážkované trubice
Zváranie Argon Arc (zváranie TIG)
Zváranie argónového oblúka sa široko používa v spojení vnútorných rubných rúr z rebier kvôli jeho regulateľným vstupom zváracieho tepla, vysokou kvalitou zvaru a širokým spektrom aplikácie. Zhejiang Jingliang používa automatizované zváracie zariadenie Argon Arc na zabezpečenie uniformity a zvarov bez defektov, ktoré sú zvlášť vhodné na spojenie medi condenser a výparníkov v chladiacich systémoch.
Spájanie (spájkovacie pripojenie)
Technológia spájkovania dosahuje pripojenie medenej trubice pri nižšej teplote, ktorá môže účinne chrániť vnútornú štruktúru rebier pred poškodením. Zhejiang Jingliang vyberá kovy na výplň na báze striebra alebo medi podľa rôznych priemerov rúr a používajú prostredia na zabezpečenie odporu tesnenia a korózie pri pripojených častiach a je široko používaný v montážnom procese klimatizačného a chladiaceho zariadenia.
Laserové zváranie
Ako špičková technológia zvárania má laserové zváranie výhod vysokej hustoty energie, malej zóny postihnutej teplom a úzkych zvarov. Zhejiang Jingliang predstavuje inteligentné laserové zváracie vybavenie na zlepšenie efektívnosti zvárania a kvality vnútorných drážkovaných trubíc, aby splnili prísne požiadavky špičkových zákazníkov na výkon produktu.
Zváranie odporu
Zváranie odporu uses resistance heat as a heat source, has a fast welding speed, stable process, and is suitable for mass production. Relying on its strong production capacity and technical advantages, Zhejiang Jingliang uses resistance welding technology to achieve fast and efficient connection of inner grooved tubes.
Profesionálna aplikácia metód spojenia s vnútornou drážkou trubice
Metóda pripojenia vnútornej drážkovanej trubice priamo ovplyvňuje celkovú účinnosť inštalácie a výkon výmenníka tepla. Zhejiang Jingliang poskytuje rôzne riešenia pripojenia podľa konkrétnych aplikácií a požiadaviek na návrh:
Priame zváracie pripojenie
Priame zváracie pripojenie is suitable for piping systems that require high strength and good sealing. Zhejiang Jingliang's inner grooved tubes are strictly controlled by welding process to ensure that there is no leakage at the connection, and are often used for the assembly of condenser and evaporator copper tubes.
Príruba
Príruba is easy to disassemble and maintain, suitable for large equipment and systems. Zhejiang Jingliang ensures the tightness and welding quality between the inner grooved tube and the flange through precise processing to meet the use requirements of high-pressure systems.
Rýchle pripojenie
V reakcii na potreby moderného rýchleho montáže vyvinula Zhejiang Jingliang a poskytovala rôzne štandardizované konektory s rýchlym prepojením, ktoré sa používajú v klimatizačných a chladiacich systémoch s vnútornými drážkami, čo výrazne skracuje inštalačný cyklus a zlepšuje účinnosť výstavby na mieste.
Kombinácia zvárania a mechanického spojenia
V niektorých špeciálnych prostrediach môže Zhejiang Jingliang poskytnúť metódu hybridného pripojenia kombinujúcej zváranie a mechanické spojenie podľa potreby zákazníka na dosiahnutie štrukturálnej stability a ľahkej údržby.
