Podtitul: Ako duté rúrkové vodiče nanovo definujú účinnosť v energetických systémoch, zatiaľ čo tradičné riešenia zápasia s priestorovými a výkonnostnými obmedzeniami.
Modernizácia globálnej energetickej infraštruktúry vyvoláva bezprecedentný dopyt medená rúrka prípojnice. Hoci tieto produkty predstavujú len 2 % – 3 % celkového dopytu po medených rúrach, zaznamenávajú tempo rastu presahujúceho 200 % ročne v aplikáciách, ako sú rozvodne ultravysokého napätia, dátové centrá a nové energetické elektrárne. Hlavná výhoda spočíva v ich dutá rúrková konštrukcia , ktorý zväčšuje povrch vodiča 3-5 krát, zaisťuje rovnomerné rozloženie prúdu pozdĺž steny rúrky, znižuje koeficient efektu kože pod 0,8 a znižuje AC odpor o 40% v porovnaní s pravouhlými prípojnicami s ekvivalentnou plochou prierezu.
Táto štrukturálna inovácia rieši kritické výzvy v oblasti vysokoprúdového prenosu. V plynom izolovanom rozvádzači (GIS) 750 kV môže prípojnica z medených rúrok Φ100 × 5 mm prenášať prúd 4 000 A s hustotou len 2,68 A/mm², zatiaľ čo ekvivalentné pravouhlé prípojnice vyžadujú viac na sebe naskladaných vrstiev, čím sa straty zvyšujú o viac ako 30 %. Ešte dôležitejšie je, že mechanická pevnosť prípojníc z medených rúrok dosahuje štvornásobok pevnosti pravouhlých prípojníc, čo umožňuje zavesené rozpätia 9 metrov a podopreté rozpätia siahajúce až do 13 metrov pri náraze skratového prúdu 50 kA, čo podstatne znižuje požiadavky na oceľovú konštrukciu rozvodne.

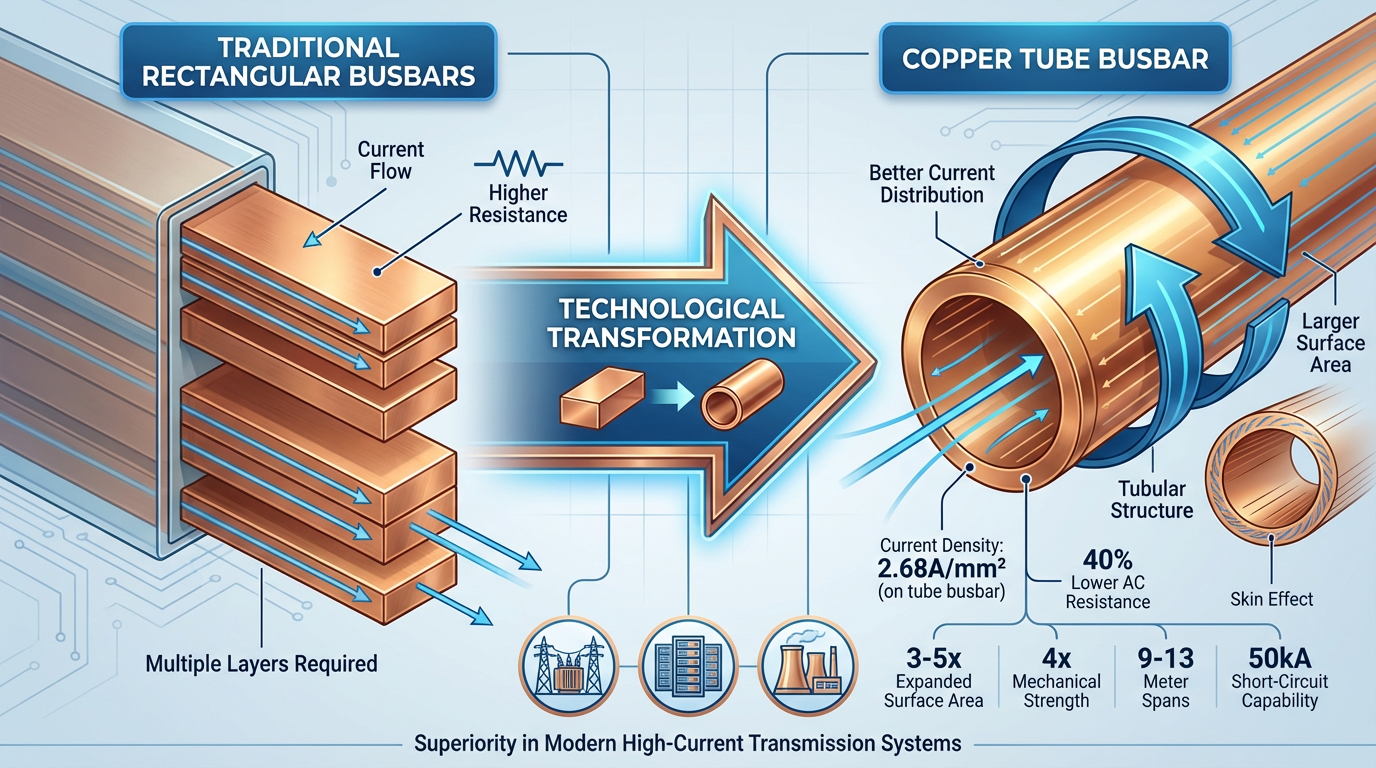

(Tento obrázok vytvorila AI.)
Tabuľka: Porovnanie výkonu medených rúrových prípojníc a tradičných pravouhlých prípojníc (2025)
| Ukazovateľ výkonu | Tradičné pravouhlé prípojnice | Medené rúrkové prípojnice | Zlepšenie |
| AC odpor | Základná línia | 40% zníženie | Výkonnostný skok |
| Odvod tepla | Závisí od externých chladičov | Prirodzená konvekcia vo vnútornej dutine optimalizovaná vonkajšia stena | 60% zlepšenie |
| Obsadenie priestoru | Viacnásobné naskladané vrstvy zaberajú veľký priestor | Jednorúrková náhrada, kompaktná konštrukcia | 25% úspora miesta |
| Odolnosť voči skratu | Náchylný na deformáciu vyžadujúcu vystuženie | Mechanická pevnosť sa zvýšila 4-krát | Bezpečnostný prielom |
| Náklady na inštaláciu | Viacnásobné konektory, zložitá konštrukcia | Modulárne spájanie, pracovný čas skrátený na polovicu | Ekonomická optimalizácia |
Výkonnostná nadradenosť prípojníc z medených rúrok pramení z prelomových objavov v oblasti materiálovej vedy. Nové medeno-strieborné a zliatiny medi a chrómu zachovať vodivosť a zároveň zvýšiť pevnosť o 30 %, čo umožňuje tenšie steny a úsporu materiálu až 25 % bez zníženia výkonu. Tieto pokročilé materiály umožňujú prevádzku pri teplotách od -196 °C do 250 °C, vďaka čomu sú vhodné do extrémnych prostredí od kryogénnych aplikácií až po priemyselné prostredia s vysokou teplotou.
Udržateľné výrobné procesy pretvárajú ekonomiku výroby. Moderné zariadenia využívajú systémy chladenia vody s uzavretým okruhom, ktoré znižujú spotrebu vody z 28 metrov kubických na tonu na 16 metrov kubických na tonu, čo predstavuje zníženie o 43 %. Integrácia technológií 5G a priemyselného internetu umožňuje optimalizáciu energie v reálnom čase, čím sa znižuje komplexná spotreba energie na jednotku produktu o 30 %. Tieto vylepšenia nielen znižujú výrobné náklady, ale tiež pomáhajú produktom, aby sa kvalifikovali na výnimky v rámci mechanizmov, ako je mechanizmus EÚ na úpravu uhlíkových hraníc (CBAM).
Hodnotová ponuka prípojníc z medených rúrok sa nanovo definuje vo viacerých sektoroch. Pri prenose jednosmerného prúdu ultravysokého napätia ±800 kV konvertorové stanice využívajúce plne izolované medené rúrkové prípojnice hlásia straty systému znížené o 18 %, pričom ročné úspory prevádzkových nákladov dosahujú 4 milióny USD. Táto výhoda je obzvlášť výrazná pri diaľkovom prenose, kde projekty presahujúce 100 kilometrov profitujú zo zníženia nákladov počas životného cyklu o 25 % alebo viac.
Sektor obnoviteľnej energie predstavuje obzvlášť sľubnú hranicu. V aplikáciách veterných fariem demonštrujú prípojnice z medených rúrok spoľahlivú prevádzku pri teplote -40 °C s UV odolnými povlakmi, ktoré predlžujú vonkajšiu životnosť na 30 rokov – dvojnásobok 15-ročného cyklu tradičných káblov. Vo fotovoltaických elektrárňach urýchľujú modulárne konštrukcie inštaláciu o 50 %, čo je obzvlášť cenné pre projekty s distribuovanou energiou s rýchlym rozmiestnením. Železničná doprava predstavuje ďalší rastový vektor, pričom systémy ako Shanghai Metro Line 14 dosiahli účinnosť trakčného meniča 98,5 % a zníženie spotreby energie vlaku o 7 % po prijatí medených rúrok Φ120 × 8 mm.
Globálny trh s medenými rúrkovými prípojnicami vykazuje odlišné regionálne charakteristiky. Európa si udržuje vedúce postavenie v oblasti špičkových aplikácií, pričom nemeckí výrobcovia majú 60 % podiel na trhu vysoko čistých rúrok. Severná Amerika sa zameriava na letecké a obranné aplikácie, kde špecializované zliatiny spĺňajú extrémne požiadavky na výkon. Čínske spoločnosti medzitým urobili významný pokrok v segmentoch, ako sú napríklad niklovo-medené rúrky B10 v námornej kvalite, pričom získali 25 % podielu na svetovom trhu.
Toto geografické rozloženie odráža rôzne konkurenčné výhody. Európska dominancia v prémiových segmentoch pramení z dlhoročných odborných znalostí v oblasti presnej výroby, zatiaľ čo silné stránky Severnej Ameriky sú v súlade s jej vyspelým leteckým priemyslom. Vzostup Číny ťaží z integrovaných priemyselných klastrov, ktoré kombinujú tavenie, stredné spracovanie a následné aplikácie, čím sa cykly výskumu a vývoja znižujú o 30 % a náklady o 20 %.
Budúci vývoj prípojníc z medených rúrok smeruje k väčšej inteligencii a funkčnosti. Integrácia senzorov z optických vlákien umožňuje monitorovanie teploty, napätia a čiastočného vybitia v reálnom čase, pričom niektoré priemyselné aplikácie dosahujú 92 % presnosť predikcie porúch zariadenia a znižujú neplánované prestoje o 65 %. Táto transformácia povyšuje medené rúrkové prípojnice z pasívnych vodivých prvkov na aktívne uzly riadenia energie.
Materiály novej generácie sľubujú ďalšie objavy. Kompozity medi a grafénu vykazujú päťnásobnú tepelnú vodivosť než čistá meď pri jednej štvrtine hmotnosti, zatiaľ čo supravodivé varianty pracujúce pri teplotách tekutého dusíka -196 °C ponúkajú prenos energie s nulovým odporom. Aj keď tieto pokročilé materiály ešte nie sú komerčne životaschopné vo veľkom meradle, smerujú k budúcnosti, kde by prípojnice z medených rúrok mohli dosiahnuť zníženie hmotnosti o 60 % pri súčasnom zlepšení výkonu.
Systémová integrácia predstavuje ďalší kľúčový smer. Kombinované integrované prípojnice chladenia a vedenia, ktoré spájajú odvod tepla s funkciami prenosu energie, môžu znížiť počet konektorov o 30 % a zároveň zvýšiť hustotu energie. Tento prístup je príkladom prechodu odvetvia od výroby komponentov k poskytovaniu integrovaných riešení.
