Dokonalý sprievodca medenými rúrami TP2: Vlastnosti, aplikácie a priemyselné štandardy

Časť 1: Úvod do medených rúr TP2

1.1 Definovanie medi TP2: Priemyselný štaard

TP2 meď je fosfaleboom deoxidovaná meď s vysokým obsahom zvyškového fosfalebou. V oblasti metalurgie je klasifikovaný podľa čínskeho štandardu GB/T 1527 , ktorý je funkčne rovnocenný s medzinárodne uznávaným ASTM C12200 (Cu-DHP) .

Písmeno „P“ v TP2 znamená Fosfor , ktorý sa pridáva počas procesu tavenia na odstránenie kyslíka. „Deoxidáciou“ medi výrobcovia vytvárajú materiál, ktorý je podstatne spoľahlivejší pre priemyselné aplikácie ako štandardná čistá meď, najmä ak ide o teplo a zváranie.

1.2 Význam: Prečo záleží na deoxidovanej medi

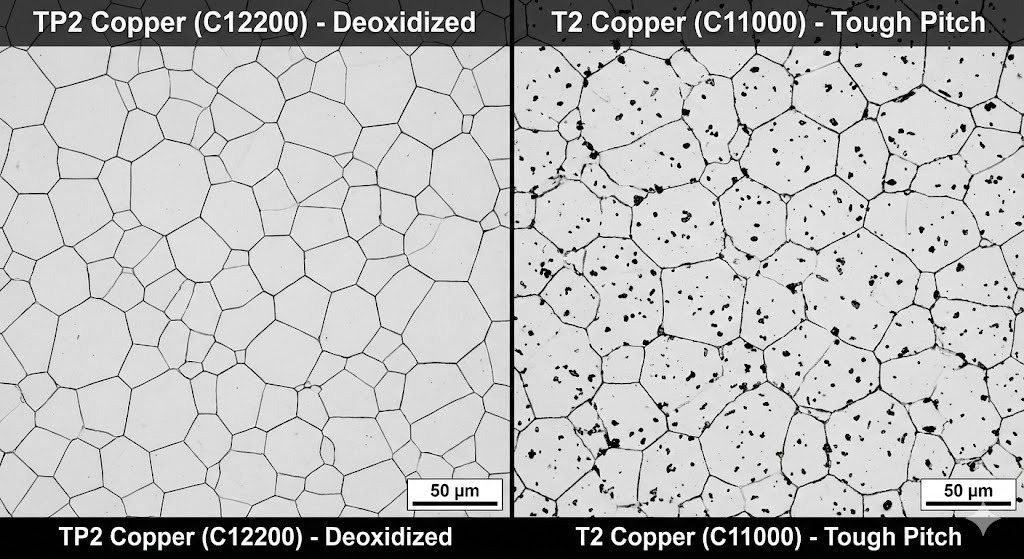

Primárny význam medi TP2 spočíva v jej zvárateľnosť . Tradičná „tvrdá smolná“ meď (ako T2) obsahuje stopové množstvá kyslíka. Keď sa T2 zahrieva alebo zvára v atmosfére bohatej na vodík, trpí „vodíkovým skrehnutím“, čo vedie k mikroskopickým trhlinám a štrukturálnym poruchám.

TP2 tento problém rieši. Pretože fosfor sa už spojil s kyslíkom a odstránil ho, medené rúrky TP2 možno bezpečne spájkovať a zvárať, čím sa zaistia nepriepustné spoje. To z neho robí „zlatý štandard“ pre systémy, ktoré musia držať vysokotlakové plyny alebo kvapaliny po celé desaťročia.

1.3 TP2 vs. TP1: Krátke porovnanie

Zatiaľ čo obe sú deoxidované fosforom, výber medzi nimi často závisí od kompromisu medzi nimi tepelná/elektrická vodivosť and spoľahlivosť spojenia :

• TP1 (nízky obsah fosforu): Obsahuje menej fosforu (0,005 % až 0,012 %). Ponúka vyššiu vodivosť, ale je o niečo citlivejší počas zložitých zváracích procesov.
• TP2 (vysoký fosfor): Obsahuje viac fosforu (0,013 % až 0,050 %). Je to preferovaná voľba pre HVAC a chladiarenský priemysel pretože jeho vynikajúci zvárací výkon prevažuje nad miernym poklesom vodivosti.

1.4 Bežné použitia a odvetvia

Medené rúry TP2 sú „obehovým systémom“ modernej infraštruktúry. Vďaka svojej jedinečnej kombinácii odolnosti proti korózii a tepelnej účinnosti sú nepostrádateľné v:

• HVAC/R (kúrenie, vetranie, klimatizácia a chladenie): Používa sa pre chladiace potrubia a špirály výparníka/kondenzátora.
• Inštalatérstvo a plyn: Bezpečná preprava pitnej vody a medicinálnych plynov.
• Sila a energia: Výmenníky tepla v elektrárňach a chladiacich systémoch pre hardvér z obnoviteľných zdrojov.
• Automobilový priemysel: Čoraz častejšie sa používa v systémoch tepelného manažmentu batérií elektrických vozidiel (EV).

Časť 2: Normy a špecifikácie

Pri nákupe alebo špecifikácii medených rúr TP2 je nevyhnutné použiť správnu medzinárodnú nomenklatúru na zabezpečenie kvality.

2.1 Spoločné priemyselné normy

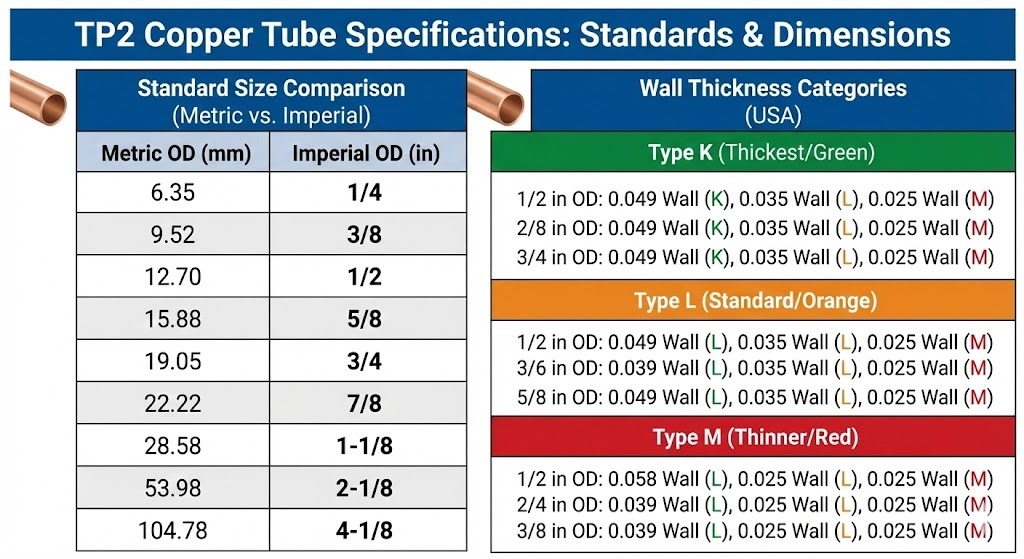

2.2 Rozmerové špecifikácie

Rúry TP2 sú k dispozícii v širokej škále veľkostí, ale vo všeobecnosti sú kategorizované podľa:

• Vonkajší priemer (OD): Typicky sa pohybuje od 2 mm do viac ako 200 mm.
• Hrúbka steny: Od „ultratenkých“ (0,2 mm) po „ťažkú stenu“ (5 mm pre vysokotlakové priemyselné použitie).
• Tolerancie: Presné rúrky majú často toleranciu priemeru /- 0,02 mm, aby sa zabezpečilo vzduchotesné spojenie s mechanickými spojkami.

Časť 3: Chemické zloženie a fyzikálne vlastnosti

3.1 Chemické zloženie: Úloha fosforu

Výkon medi TP2 je diktovaný jej vysokou čistotou a presnou kontrolou fosforu. Podľa štandardných špecifikácií (ako napr GB/T 5231 or ASTM C12200 ), zloženie je prísne regulované:

Prečo rozsah 0,013 % – 0,050 %?
Ak je obsah fosforu nižší ako 0,013 %, dezoxidácia môže byť neúplná, čo predstavuje riziko krehkých spojov počas zvárania. Ak prekročí 0,050 %, tepelná a elektrická vodivosť výrazne klesá, čím sa znižuje účinnosť výmenníkov tepla.

3.2 Fyzikálne a mechanické vlastnosti

Medené rúrky TP2 sú cenené pre svoju „mäkkú“ pevnosť – sú dostatočne pevné na to, aby udržali vysoké tlaky, ale dostatočne ťažné na to, aby sa dali ohnúť do zložitých zvitkov bez praskania.

A. Pevnosť v ťahu a medza klzu

Pevnosť v ťahu závisí od „temperu“ (tvrdosti) rúrky:

• Mäkké (žíhané, M): >= 195 MPa. Vysoko flexibilné, ideálne pre ručné ohýbanie a pevné cievky.
• Tvrdé (H): >= 295 MPa. Pevné a pevné, používané na priame potrubia vo vodovodných a priemyselných linkách.
• Medza klzu: Typicky sa pohybuje od 60 do 150 MPa v závislosti od teploty.

B. Predĺženie

Toto meria schopnosť materiálu roztiahnuť sa pred zlomením. TP2 meď má typicky pomer predĺženia >= 35 % - 40 % (v žíhanom stave). Táto vysoká ťažnosť umožňuje, aby sa rúrka rozširovala, rozširovala alebo stláčala bez prasknutia.

C. Tepelná vodivosť

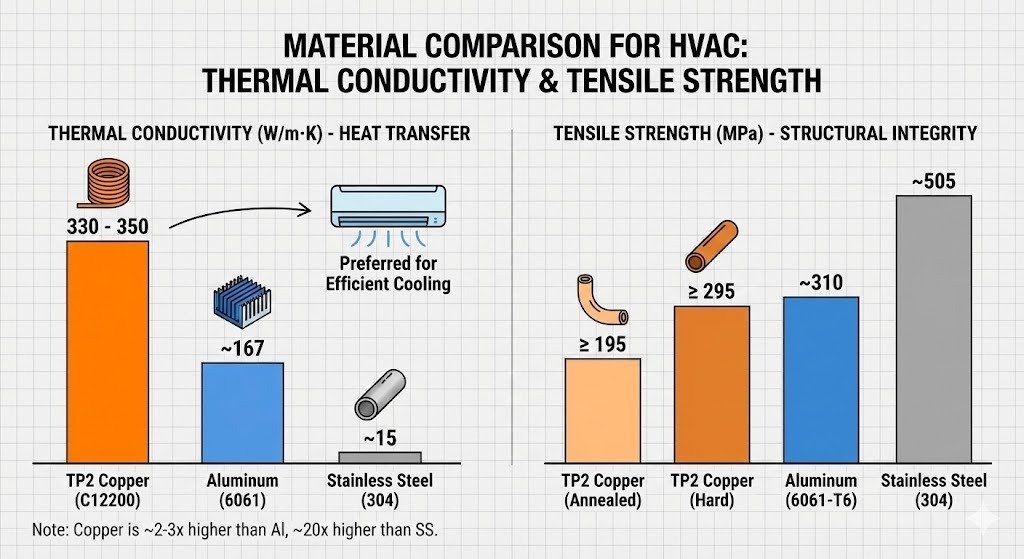

Zatiaľ čo pridanie fosforu znižuje vodivosť v porovnaní s čistou meďou, TP2 stále zostáva lídrom medzi kovmi:

• Tepelná vodivosť: Približne 330 - 350 W/(m·K) pri 20 °C.
• Poznámka: To je zhruba 2-3 krát vyššia ako hliník a 20 krát vyššia ako nehrdzavejúca oceľ, preto je to preferovaný materiál pre výparníky klimatizácií.

D. Elektrická vodivosť

• Elektrická vodivosť: >= 70 % - 80 % IACS (International Annealed Copper Standard).
• Hoci je nižšia ako 100 % IACS bezkyslíkatej medi (C10200), je viac než postačujúca pre aplikácie uzemnenia a tepelnej synchronizácie, kde sa vyžaduje aj zváranie.

3.3 Súhrnná tabuľka fyzikálnej konštanty

Časť 4: Výrobný proces medených rúr TP2

Výroba medených rúr TP2 je cestou od vysokoteplotného tavenia k vysoko presnému spracovaniu za studena. Väčšina prémiových rúr TP2 sa vyrába ako bezšvíkové rúry , čo eliminuje riziko zlyhania zvaru.

4.1 Výrobný tok krok za krokom

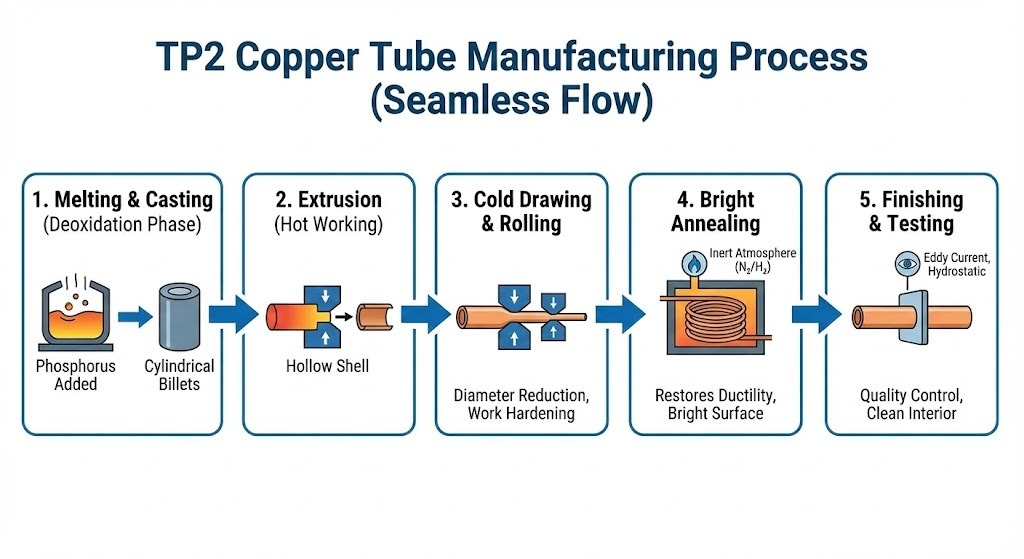

1. Tavenie a odlievanie (deoxidačná fáza):
   Vysoko čistá katódová meď sa taví v indukčnej peci. Počas tejto fázy sa do roztaveného kúpeľa pridáva fosfor. Toto je kritický moment, kedy sa odstráni kyslík, čím sa vsádzka premení na meď TP2. Roztavený kov sa potom odlieva do pevných valcových predvalkov.
2. Extrúzia (opracovanie za tepla):
   Medený blok sa zahrieva a pretláča cez matricu pod silným tlakom, aby sa vytvorila hrubostenná dutá škrupina. Toto „opracovanie za tepla“ rozkladá štruktúru liateho zrna, čím sa kov stáva tvrdším a jednotnejším.
3. Ťahanie a valcovanie za studena:
   Aby sa dosiahol konečný priemer a hrúbka steny, rúra prechádza niekoľkými fázami Studená kresba or Valcovanie za studena (Pilgering). Rúrka sa ťahá cez postupne menšie matrice. Tento proces zvyšuje pevnosť kovu prostredníctvom „vytvrdzovania“.
4. Svetlé žíhanie:
   Ťahanie za studena robí meď tvrdou a krehkou. Aby sa obnovila ťažnosť potrebná na ohýbanie a rozširovanie (najmä pre „mäkké“ alebo „polotvrdé“ temperovanie), rúrky sa zahrievajú v peci s riadenou atmosférou (zvyčajne dusík alebo vodík), aby sa zabránilo oxidácii. Výsledkom je čistý, „svetlý“ povrch.
5. Dokončenie a čistenie:
   Rúry sú rezané na dĺžku alebo zvinuté. V prípade aplikácií HVAC musí byť interiér chirurgicky čistý, pretože akýkoľvek zvyškový olej alebo prach by mohli poškodiť kompresor.

4.2 Opatrenia na kontrolu kvality

Aby sa zabezpečilo, že rúrky TP2 spĺňajú medzinárodné normy, ako sú ASTM B280 , výrobcovia používajú prísne testovanie:

• Testovanie vírivých prúdov: Nedeštruktívny test, ktorý využíva elektromagnetické polia na detekciu neviditeľných trhlín alebo jamiek v stene trubice.
• Hydrostatické testovanie: Rúrka je naplnená vysokotlakovou kvapalinou, aby sa zabezpečilo, že vydrží tlak moderných chladív (ako R-410A alebo R-32).
• Rozmerová kontrola: Presné posuvné meradlá a laserové meradlá zaisťujú rovnomernú hrúbku steny, čo je rozhodujúce pre udržanie menovitého tlaku.

Časť 5: Kľúčové vlastnosti a výhody medených rúr TP2

Prečo je TP2 „miláčik priemyslu“? Jeho výhody presahujú jednoduchú vodivosť.

5.1 Vynikajúca odolnosť proti korózii

TP2 meď vytvára prirodzenú ochrannú vrstvu patiny, keď je vystavená poveternostným vplyvom. Na rozdiel od ocele nehrdzavie. V inštalatérstve a HVAC to znamená, že rúrka sa počas životnosti 20-30 rokov ľahko neztenčí ani nevytvorí „dierkové netesnosti“.

5.2 Vysoká tepelná účinnosť

Ako je uvedené v časti vlastností, tepelná vodivosť TP2 je výnimočná. Vo výmenníku tepla to umožňuje rýchlejší prenos tepla na menšom pôdoryse, čo umožňuje navrhnúť kompaktné, vysokoúčinné klimatizačné jednotky.

5.3 Vynikajúca „spojiteľnosť“

Pretože je TP2 deoxidovaný fosforom, je to najpohodlnejšia meď spájkovanie a spájkovanie . Technici môžu rýchlo spájať rúry pomocou horáka bez obáv z toho, že kov skrehne alebo že spoj zlyhá pri vibráciách.

5.4 Ťažnosť a tvárnosť

TP2 meď možno ľahko ohýbať, rozširovať alebo „kovať“ bez špeciálnej ťažkej techniky. Táto flexibilita je životne dôležitá pri inštalácii potrubí chladiva v stiesnených priestoroch alebo pri vytváraní zložitých výparníkových hadov.

5,5 100% recyklovateľnosť

Meď je „trvalý“ materiál. Medené rúrky TP2 je možné recyklovať donekonečna bez straty výkonu. V ére ESG (Environmental, Social and Governance) použitie medi je trvalo udržateľnou voľbou pre certifikáciu zelených budov.

Časť 6: Aplikácia medených rúr TP2 v rôznych odvetviach

6.1 HVAC a chladenie: srdce systému

Toto je najdominantnejší sektor pre meď TP2. Moderné chladivá pracujú pri vysokých tlakoch, čo si vyžaduje bezproblémovú spoľahlivosť, ktorú poskytuje TP2.

• Klimatizácia a tepelné čerpadlá: Používa sa na prepojenie vnútorných a vonkajších jednotiek. Húževnatosť TP2 umožňuje jeho rozšírenie a pripojenie k ventilom s nulovými únikmi.
• Chladenie: Používa sa v chladiarenských reťazcoch supermarketov a priemyselných mrazničkách. Rúry TP2 sú často „vnútorne drážkované“ (pridávajú sa vnútorné mikrorebrá), aby sa ďalej zväčšila plocha na prenos tepla, čím sa systém stáva energeticky efektívnejší.
• Výparníky a kondenzátory: Vysoká tepelná vodivosť trubice zaisťuje rýchlu výmenu tepla medzi chladivom a vzduchom.

6.2 Inštalatérstvo a rozvod vody

V mnohých špičkových obytných a komerčných budovách je meď TP2 preferovanou voľbou pre vodné systémy kvôli jej dlhej životnosti a zdravotným výhodám.

• Pitná voda: Meď je prirodzene antimikrobiálna, inhibuje rast baktérií Legionella .
• Odvodnenie a vetranie: Pretože TP2 odoláva korózii zo šedej vody a drsných mydiel, používa sa pre odolné drenážne systémy, ktoré môžu vydržať viac ako 50 rokov.
• Plynové potrubie: Jeho schopnosť zvládnuť vysoký tlak a odolávať ohňu (nehorľavý) z neho robí najbezpečnejšiu voľbu na prepravu medicinálnych plynov v nemocniciach alebo zemného plynu v domácnostiach.

6.3 Priemyselné a chemické aplikácie

Okrem štandardných budov zvláda meď TP2 „ťažké zdvíhanie“ vo výrobných závodoch.

• Výmenníky tepla: Používa sa v chladičoch oleja, kondenzátoroch pary v elektrárňach a chemickom spracovaní.
• Procesné potrubie: TP2 je ideálny na prepravu tekutín, ktoré nie sú kyslé, ale vyžadujú stabilné teplotné prostredie.
• Solárne kolektory: Používa sa v „stupňových“ trubiciach solárnych ohrievačov vody na absorbovanie a prenos slnečného tepla do zásobníka vody.

6.4 Elektrické a uzemňovacie aplikácie

Zatiaľ čo TP2 má o niečo nižšiu vodivosť ako čistá meď T2, jeho vynikajúca pevnosť a odolnosť proti korózii ho robia užitočným pre špecifické elektrické úlohy:

• Uzemňovacie tyče a objímky: Používa sa na ochranu elektrických systémov pred bleskom a prepätím, najmä v pôdnom prostredí, kde je riziko korózie.
• Terminály a konektory: Používa sa v elektrických komponentoch s vysokým zaťažením, kde sa diel musí spájkovať alebo zvariť s iným komponentom.

Časť 7: Techniky spájania medených rúr TP2

Spoľahlivosť medeného systému do značnej miery závisí od kvality jeho spojov. Pretože je TP2 deoxidovaný, ponúka najširšiu škálu možností spájania bez rizika degradácie materiálu.

7.1 Spájkovanie a tvrdé spájkovanie

Toto je najbežnejšia metóda pre rúry TP2 v HVAC a inštalatérstve.

• Spájkovanie (mäkká spájka): Používa sa predovšetkým v bytových vodovodoch. Ide o prídavné kovy s bodom topenia pod 450 °C.
• Spájkovanie (tvrdé spájkovanie): „Štandard“ pre HVAC/R. Používa prídavné kovy (často na báze striebra) s bodmi topenia nad 450 °C. Odolnosť medi TP2 voči vodíkovému krehnutiu umožňuje vysokoteplotné spájkovanie s horákom, čím sa vytvorí spoj, ktorý je často silnejší ako samotná rúrka.

7.2 Mechanické armatúry

V prostrediach, kde nie je povolený otvorený plameň (napríklad zóny „bez horáka“ v nemocniciach alebo továrňach vyspelých technológií), sa používajú mechanické možnosti:

• Lisovanie: Nástroj nalisuje tvarovku na rúrku pomocou vnútorného O-krúžku na tesnenie.
• Kompresné armatúry: Používa mosadznú maticu a objímku na pritlačenie rúrky TP2 k armatúre. To je bežné v nízkotlakových plynovodoch a prístrojových zariadeniach.

Časť 8: Výhody a nevýhody TP2

Ak chcete urobiť informované rozhodnutie, je užitočné vidieť zhrnuté „klady a zápory“.

Výhody

• Bezpečné zváranie: Vysoký obsah fosforu zabraňuje vzniku trhlín pri vysokoteplotnom spájaní.
• Energetická účinnosť: Výnimočná tepelná vodivosť šetrí energiu pri vykurovaní/chladení.
• Trvanlivosť: Vysoká odolnosť proti všeobecnej korózii a vnútornému usadzovaniu.
• Antibakteriálne: Prirodzene zabíja 99,9 % baktérií do dvoch hodín od kontaktu.
• Udržateľné: Plne recyklovateľné a vysoká hodnota šrotu.

Nevýhody

• Výmena vodivosti: Jeho elektrická vodivosť je nižšia ako T2 (čistá meď).
• Volatilita nákladov: Ako všetky produkty z medi, aj cena podlieha výkyvom na globálnom trhu s komoditami.
• Riziko krádeže: Vďaka vysokej recyklačnej hodnote môže byť nechránené medené potrubie cieľom krádeží na stavbách.

Časť 9: Údržba a starostlivosť o dlhovekosť

Zatiaľ čo meď TP2 je materiál „nastav a zabudni“, dodržiavanie týchto tipov zaručuje, že vydrží desaťročia:

1. Vyhnite sa nadmernému toku: Pri spájkovaní použite minimálne požadované množstvo taviva. Nadmerný tok ponechaný vo vnútri trubice môže spôsobiť lokálnu jamkovú koróziu.
2. Správna podpora: Uistite sa, že rúrky sú podopreté medenými alebo plastovými závesmi. Aby ste predišli priamemu kontaktu s pozinkovanou oceľou alebo železom galvanická korózia .
3. Rýchlosť toku: Vo vodovodnom potrubí udržujte rýchlosť vody v rámci odporúčaných limitov (zvyčajne < 1,5 m/s pre horúcu vodu), aby ste zabránili korózii.
4. Čistenie: V prípade priemyselných výmenníkov tepla pravidelné preplachovanie jemnými prostriedkami na odstraňovanie vodného kameňa udrží vysokú rýchlosť prenosu tepla stien TP2.

Záver: Budúcnosť medených rúr TP2

Medené rúry TP2 predstavujú dokonalú rovnováhu medzi metalurgiou a praktickosťou. Pridaním fosforu na deoxidáciu medi inžinieri vytvorili materiál, ktorý je nielen vysoko účinný pri prenose tepla, ale aj neuveriteľne spoľahlivý pri inštalácii a spájaní.

Či už ide o klimatizačné jednotky, ktoré udržujú naše domovy v pohodlí, vodovodné potrubie, ktoré dodáva bezpečnú vodu, alebo chladiace systémy v ďalšej generácii elektrických vozidiel, TP2 zostáva základným materiálom pre moderný manažment tepla a tekutín. Pri výbere materiálu pre vysokotlakové, vysokoteplotné alebo vysokoúčinné aplikácie predstavuje TP2 (C12200) osvedčený priemyselný štandard.

Časť 10: Často kladené otázky (FAQ)

Na záver článku uvádzame niektoré z najčastejších otázok týkajúcich sa medených rúr TP2:

Q1: Môžu sa medené rúrky TP2 použiť na pitnú vodu?
A: áno. TP2 (C12200) je celosvetovo široko používaný vo vodovodných systémoch. Je prirodzene antimikrobiálny a spĺňa bezpečnostné normy pre pitnú vodu vo väčšine jurisdikcií.

Q2: Aký je hlavný rozdiel medzi TP1 a TP2?
A: Primárnym rozdielom je Fosfor content . TP2 má vyšší rozsah fosforu (0,013 % až 0,050 %), vďaka čomu je lepší pre náročné zváranie a tvrdé spájkovanie, zatiaľ čo TP1 (0,005 % až 0,012 %) ponúka o niečo lepšiu tepelnú/elektrickú vodivosť.

Otázka 3: Prečo je pre aplikácie HVAC preferovaný TP2 pred T2?
A: T2 meď obsahuje stopový kyslík, ktorý spôsobuje „vodíkové skrehnutie“ počas zvárania, čo vedie k prasklinám. TP2 je deoxidovaný, čo znamená, že ho možno opakovane spájkovať a zvárať bez straty štrukturálnej integrity.

Q4: Sú trubice TP2 kompatibilné s novými zelenými chladivami, ako je R-32?
A: áno. Bezšvíkové rúry TP2 sú navrhnuté tak, aby zvládli vyššie prevádzkové tlaky spojené s modernými ekologickými chladivami za predpokladu, že hrúbka steny je správne špecifikovaná.

Časť 11: Záverečné zhrnutie porovnania (Sprievodca výberom)

Táto tabuľka slúži ako rýchly odkaz pre inžinierov na výber správnej triedy medi pre ich konkrétny projekt.
